Qual é a estrutura de cinco camadas de um tubo composto multicamadas?

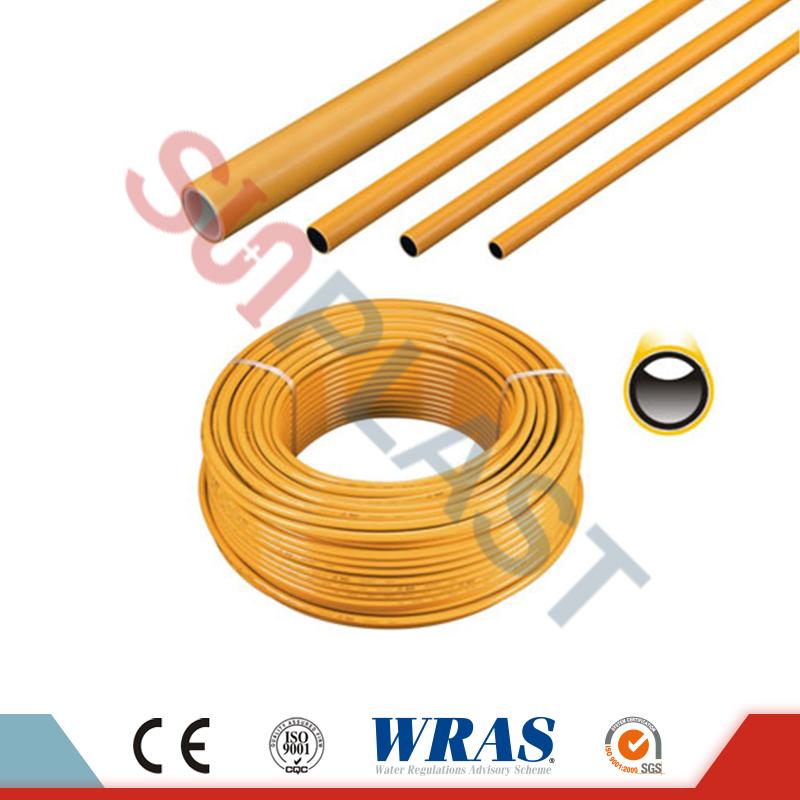

Um tubo composto multicamadas, muitas vezes referido como tubo PEX-AL-PEX, é um produto de engenharia sofisticado que combina as melhores propriedades do plástico e do metal em uma solução de tubulação única e de alto desempenho. A estrutura de cinco camadas é a chave para seu desempenho superior, e compreender a função de cada camada é essencial para engenheiros de encanamento, empreiteiros e gerentes de instalações. As cinco camadas consistem em: uma camada interna de polietileno (PEX), uma primeira camada adesiva, um núcleo central de alumínio, uma segunda camada adesiva e uma camada externa de polietileno (PEX). Esta construção simétrica fornece ao tubo excepcional resistência, flexibilidade, resistência à corrosão e estabilidade térmica. Na Ningbo Sunplast Pipe Co., Ltd., nossa fábrica fabrica cinco camadasTubo multicamadashá mais de 18 anos e refinamos os materiais e processos para obter adesão ideal da camada, consistência dimensional e confiabilidade a longo prazo.

A estrutura de cinco camadas não é arbitrária; cada camada é cuidadosamente selecionada e posicionada para atender a requisitos específicos de engenharia. As camadas interna e externa de PEX fornecem resistência química, baixo atrito e proteção contra corrosão. O núcleo de alumínio oferece uma barreira absoluta ao oxigênio, estabilidade dimensional e resistência estrutural. As duas camadas adesivas são essenciais para unir as camadas de plástico e metal, garantindo que o tubo se comporte como um compósito unificado em todas as condições operacionais. Essa combinação resulta em um tubo que possui um coeficiente de expansão térmica mais baixo do que os tubos de plástico puro, uma permeabilidade ao oxigênio próxima de zero e uma pressão de ruptura que rivaliza com os tubos de metal. Neste guia abrangente, dissecaremos as propriedades do material, as técnicas de fabricação e as contribuições de desempenho de cada camada. Também forneceremos especificações técnicas detalhadas, parâmetros de controle de qualidade e exemplos de aplicação reais a partir da extensa experiência de campo de nossa fábrica.

Índice

• 1. Qual é a função das camadas PEX interna e externa?
• 2. Como o núcleo de alumínio melhora o desempenho do tubo?
• 3. Qual é o papel das duas camadas adesivas na estrutura de cinco camadas?
• 4. Quais são as principais especificações técnicas do nosso tubo multicamadas?
• Perguntas frequentes (FAQ)
• Conclusão e Consulta de Produto

Qual é a função das camadas PEX interna e externa?

As camadas interna e externa de um tubo multicamadas de cinco camadas são feitas de polietileno reticulado (PEX), um polímero de alto desempenho que é quimicamente reticulado para melhorar suas propriedades térmicas e mecânicas. A camada interna está em contato direto com o fluido transportado, por isso deve ser inerte, lisa e resistente ao ataque químico. A camada externa atua como um escudo protetor contra danos mecânicos, radiação UV e produtos químicos ambientais. Ambas as camadas contribuem para a flexibilidade do tubo, permitindo que ele seja dobrado e contornado obstáculos sem rachar. NoNingbo Sunplast Pipe Co., Ltd., usamos um grau premium de PEX-B (silano reticulado) para nosso tubo multicamadas, que oferece resistência superior ao cloro, cloraminas e água em alta temperatura, garantindo uma longa vida útil em aplicações exigentes.

Principais funções e propriedades das camadas PEX em nosso tubo multicamadas:

• Resistência química:O PEX é resistente a uma ampla gama de produtos químicos, incluindo ácidos, álcalis e sais comumente encontrados em água potável e fluidos industriais. Não enferruja, incrusta ou corrói, garantindo qualidade e fluxo consistentes da água.
• Superfície interna de baixo atrito:A camada interna de PEX possui superfície lisa com rugosidade inferior a 0,4 micrômetros, o que minimiza a queda de pressão e evita o acúmulo de depósitos ou biofilme. Isto melhora a eficiência hidráulica e reduz os custos de bombeamento.
• Estabilidade térmica:Nossas camadas PEX podem suportar temperaturas operacionais contínuas de até 95°C e picos de curto prazo de 110°C, tornando-as adequadas tanto para abastecimento de água quente quanto para sistemas de aquecimento.
• Flexibilidade e manuseio:As camadas PEX proporcionam ao tubo flexibilidade para ser dobrado em um raio mínimo de 5 vezes o diâmetro do tubo (usando uma mola de flexão), o que reduz o número de acessórios necessários e simplifica a instalação em espaços apertados.
• Proteção UV:A camada externa de PEX é formulada com negro de fumo e estabilizadores UV para resistir à degradação causada pela exposição à luz solar, permitindo que o tubo seja armazenado ao ar livre por longos períodos sem deterioração.

O desempenho das camadas PEX é validado através de uma série de testes rigorosos em nossa fábrica. Realizamos testes de pressão hidrostática de longo prazo (de acordo com a ISO 1167) para verificar se as camadas PEX mantêm sua integridade sob pressão e temperatura sustentadas. Também realizamos testes de envelhecimento acelerado em água clorada (4 ppm de cloro, 90°C) para simular 50 anos de vida útil. Nossos resultados mostram consistentemente que nossas camadas PEX retêm mais de 85% de sua resistência à tração original após 10.000 horas de exposição, confirmando sua durabilidade excepcional. Essa confiabilidade é a razão pela qual nosso tubo multicamada é confiável em aplicações críticas, como abastecimento de água hospitalar, aquecimento urbano e plataformas de petróleo offshore.

Além disso, a camada interna PEX é fabricada com materiais de qualidade alimentar que atendem aos padrões NSF 61, WRAS e DVGW W270 para contato com água potável. Isso garante que o tubo não libere substâncias nocivas para a água, tornando-o seguro para sistemas de água potável residenciais e comerciais. Nossa fábrica na Sunplast realiza um teste de extração abrangente em cada lote de resina PEX para verificar sua conformidade com os mais rigorosos padrões globais. Com as camadas internas e externas de PEX proporcionando resistência química, flexibilidade e proteção, a estrutura de cinco camadas estabelece uma base robusta para o desempenho geral do tubo.

Como o núcleo de alumínio melhora o desempenho do tubo?

No coração do tubo multicamadas de cinco camadas está o núcleo de alumínio, um tubo de alumínio soldado contínuo que fornece ao tubo sua rigidez distinta, barreira de oxigênio e estabilidade térmica. O núcleo de alumínio é normalmente feito de liga 1100 ou 3003, que oferece um bom equilíbrio entre resistência, resistência à corrosão e conformabilidade. É fabricado formando uma tira de alumínio em um tubo e depois soldando a costura longitudinal usando um processo de soldagem por indução de alta frequência. Isto resulta numa barreira contínua e estanque aos gases, essencial para o desempenho do tubo em sistemas de aquecimento e água. O núcleo de alumínio também é responsável pela capacidade do tubo de manter sua forma quando dobrado, pois retém uma deformação permanente (springback) que permite que o tubo seja direcionado sem fixação constante.

Principais funções e propriedades do núcleo de alumínio em nosso tubo multicamadas:

• Barreira absoluta de oxigênio:A camada de alumínio é impermeável ao oxigênio, com taxa de difusão de oxigênio inferior a 0,02 mg/(m²·dia), muito abaixo do requisito da norma DIN 4726. Isso evita que o oxigênio entre na água em sistemas de circuito fechado, eliminando a principal causa de corrosão em radiadores, bombas e caldeiras de aço.
• Estabilidade dimensional:O núcleo de alumínio restringe a expansão térmica das camadas de PEX, proporcionando ao tubo multicamadas um coeficiente de expansão térmica de aproximadamente 0,025 mm/m°C, em comparação com 0,15 mm/m°C do PEX padrão. Isso elimina a necessidade de circuitos de expansão na maioria das instalações e evita que o tubo ceda ou deforme sob mudanças de temperatura.
• Resistência estrutural:O núcleo de alumínio aumenta a pressão de ruptura do tubo e a resistência ao esmagamento ou impacto. Nosso tubo multicamadas tem uma pressão de ruptura de até 80 bar (para tubo de 16x2mm), que é significativamente maior do que os tubos somente PEX e comparável ao cobre.
• Retenção de forma:Quando o tubo multicamadas é dobrado, o núcleo de alumínio sofre deformação plástica, permitindo que o tubo mantenha a forma sem saltar para trás. Isto simplifica a instalação, pois o tubo pode ser moldado para seguir o caminho necessário e depois fixado com fixação mínima.
• Dissipação de calor em piso radiante:O núcleo de alumínio atua como um dissipador de calor, distribuindo o calor da água quente de maneira mais uniforme pela superfície do piso, reduzindo os gradientes de temperatura e melhorando a eficiência do sistema.

O núcleo de alumínio é fabricado usando um processo de soldagem proprietário que garante uma costura contínua e sem defeitos. Nossa fábrica realiza testes 100% não destrutivos da costura soldada usando testes de correntes parasitas, verificando se a costura não apresenta rachaduras ou vazios que possam comprometer a barreira de oxigênio. Também realizamos um teste de ruptura em amostras aleatórias para confirmar que o núcleo de alumínio pode suportar pelo menos 2,5 vezes a pressão nominal de trabalho. Este rigoroso controle de qualidade garante que o núcleo de alumínio em cada tubo multicamada tenha um desempenho confiável durante a vida útil esperada de 50 anos do produto.

Um exemplo prático de um sistema de aquecimento urbano na Escandinávia ilustra o papel crítico do núcleo de alumínio. O sistema utiliza o nosso tubo multicamadas para transportar água quente a 90°C através de uma rede de 2 km. A barreira de oxigênio fornecida pelo núcleo de alumínio evitou qualquer corrosão dos componentes do tubo de aço, e a baixa expansão térmica permitiu que o tubo fosse colocado diretamente no concreto, sem juntas de dilatação. O sistema está em operação há 12 anos sem nenhuma falha relacionada à tubulação, demonstrando o valor a longo prazo do núcleo de alumínio. Na Ningbo Sunplast Pipe Co., Ltd., monitoramos continuamente o desempenho de nossos núcleos de alumínio por meio de testes de envelhecimento de longo prazo, garantindo que eles mantenham suas propriedades de barreira e resistência mecânica ao longo de décadas de serviço.

Qual é o papel das duas camadas adesivas na estrutura de cinco camadas?

As duas camadas adesivas em um tubo multicamadas de cinco camadas são frequentemente ignoradas, mas são absolutamente críticas para a integridade e o desempenho do tubo. Posicionadas entre a camada interna de PEX e o núcleo de alumínio, e entre o núcleo de alumínio e a camada externa de PEX, essas camadas adesivas criam uma ligação química permanente que garante que o tubo atue como um composto único e unificado. Sem essas camadas adesivas, o PEX e o alumínio se separariam sob tensão, ciclos de temperatura ou pressão, levando à delaminação, o que comprometeria a barreira de oxigênio e a resistência estrutural. As camadas adesivas são normalmente feitas de um polietileno enxertado com anidrido maleico especialmente formulado, que é capaz de se ligar tanto ao PEX não polar quanto à superfície polar de óxido de alumínio. Nossa fábrica em Ningbo Sunplast Pipe Co., Ltd. desenvolveu uma formulação adesiva proprietária que fornece força de ligação excepcional e resistência à hidrólise e degradação térmica.

Principais funções e propriedades das camadas adesivas em nosso tubo multicamadas:

• Ligação química:As camadas adesivas criam uma ligação covalente entre as camadas PEX e o núcleo de alumínio, evitando a separação mesmo quando o tubo está sujeito a vibração, flexão ou ciclo térmico. A resistência da adesão é testada por meio de um teste de descascamento, onde uma tira de 10 mm de largura é descascada em um ângulo de 90 graus; nossas camadas adesivas alcançam consistentemente uma resistência ao descascamento superior a 3 N/mm, o que excede o padrão da indústria de 2,5 N/mm.
• Distribuição de estresse:As camadas adesivas atuam como uma interface de alívio de tensão, distribuindo a tensão que de outra forma estaria concentrada na interface PEX-alumínio. Isto reduz o risco de microfissuras no núcleo de alumínio ou nas camadas de PEX, aumentando a resistência geral à fadiga do tubo.
• Resistência à hidrólise:Nossa formulação adesiva foi projetada para resistir à hidrólise, mesmo em condições de água quente de até 95°C. Testes de envelhecimento acelerado mostram que a resistência da união permanece acima de 90 por cento do seu valor inicial após 5.000 horas de imersão em água a 95°C, demonstrando a sua fiabilidade a longo prazo.
• Estabilidade térmica:As camadas adesivas mantêm suas propriedades de ligação em uma ampla faixa de temperatura, de -40°C a 110°C, garantindo que o tubo permaneça uma unidade estrutural única em todas as condições de operação.
• Compatibilidade de processamento:O adesivo é aplicado como um filme fundido durante o processo de coextrusão, garantindo a formação de uma camada uniforme e sem vazios entre o PEX e o alumínio. Nossa fábrica utiliza uma linha de coextrusão multicamadas que aplica as camadas adesivas em espessuras precisas, normalmente entre 0,1 e 0,15 mm, para garantir a adesão ideal sem adicionar peso desnecessário ou custo de material.

O desempenho das camadas adesivas é verificado através de um programa de testes abrangente em nossa fábrica. Realizamos um teste de descascamento de 90 graus em tiras de 10 mm de largura, medindo a força necessária para separar o PEX do alumínio. Nosso critério de aceitação é uma resistência mínima ao descascamento de 2,8 N/mm, e testamos amostras de cada turno de produção para garantir a consistência. Também submetemos o tubo a um teste de ciclagem térmica, variando a temperatura de -20°C a 95°C por 500 ciclos e, em seguida, repetindo o teste de descascamento. Nossos resultados demonstram que as camadas adesivas mantêm sua resistência de adesão mesmo após ciclos térmicos extremos, confirmando que nosso tubo multicamadas permanecerá totalmente unido durante sua vida útil.

A experiência de campo valida ainda mais a importância das camadas adesivas. Numa aplicação envolvendo um sistema de piso aquecido num edifício comercial, as camadas adesivas do nosso tubo multicamadas garantiram que o tubo mantivesse a integridade da barreira ao oxigénio mesmo após 10 anos de ciclagem térmica. O proprietário do prédio não relatou problemas de corrosão nas bombas e válvulas do sistema, que estavam protegidas pela barreira de oxigênio. Este caso destaca que as camadas adesivas não são apenas componentes passivos; eles contribuem ativamente para a durabilidade e confiabilidade geral do tubo. Na Ningbo Sunplast Pipe Co., Ltd., continuamos a inovar em tecnologia adesiva, desenvolvendo novas formulações que melhoram a velocidade de colagem e reduzem o tempo de cura, melhorando ainda mais a qualidade e consistência do nosso tubo multicamadas.

Quais são as principais especificações técnicas do nosso tubo multicamadas?

Ningbo Sunplast Pipe Co., Ltd. fabrica uma linha abrangente de tubos multicamadas de cinco camadas para diversas aplicações de encanamento, aquecimento e resfriamento. Nossa linha de produtos inclui tamanhos de 16 mm a 75 mm de diâmetro externo, com classificações de pressão de PN10 a PN25. Todos os nossos produtos de tubos multicamadas são fabricados de acordo com ISO 9001, ISO 14001 e atendem aos requisitos de DIN 16836, ASTM F1282 e GB/T 19473. A tabela abaixo resume as principais especificações técnicas para nossos tamanhos de tubos multicamadas mais populares, que são usados ​​em projetos residenciais, comerciais e industriais em todo o mundo. Nossa fábrica também pode produzir dimensões de tubos e comprimentos de bobina personalizados para atender aos requisitos específicos do projeto.

Além dos tamanhos padrão, nossa fábrica oferece uma série de alta pressão (PN25) com paredes mais espessas para aplicações industriais e em edifícios altos. Também fornecemos um tubo multicamadas dedicado para piso radiante, que tem uma espessura de alumínio reduzida para maior flexibilidade. Todos os nossos produtos de tubos multicamadas são testados quanto à resistência ao descascamento (aderência entre as camadas) e pressão de ruptura hidráulica em nosso laboratório interno. Oferecemos uma garantia de 50 anos para nosso tubo multicamada quando instalado de acordo com nossas diretrizes e usado dentro dos limites especificados de temperatura e pressão.

Nosso processo de controle de qualidade inclui inspeção de 100% da costura soldada de alumínio usando detecção ultrassônica de falhas e um teste de faísca de alta tensão no tubo para detectar furos no revestimento. Cada bobina de tubo multicamada é marcada com um número de lote exclusivo, permitindo rastreabilidade total desde a matéria-prima até o produto acabado. Nossa fábrica em Ningbo Sunplast Pipe Co., Ltd. também oferece opções de cores personalizadas (listras brancas, cinza ou vermelhas/azuis) para fácil identificação de linhas de água quente e fria. Com nosso amplo estoque e capacidade de fabricação flexível, podemos entregar tubos multicamadas em qualquer local dentro de 2 a 4 semanas. Também fornecemos suporte técnico abrangente, incluindo cálculos hidráulicos, análise de expansão e treinamento de instalação.

Perguntas frequentes (FAQ)

Pergunta 1: Por que uma estrutura de cinco camadas é melhor do que uma estrutura de três camadas para tubos multicamadas?

Resposta: Uma estrutura de cinco camadas oferece adesão e durabilidade superiores em comparação com uma estrutura de três camadas. Em um tubo de três camadas, a camada PEX é diretamente ligada ao núcleo de alumínio sem camadas adesivas dedicadas, o que pode levar à delaminação ao longo do tempo, especialmente sob ciclos térmicos e flutuações de pressão. As duas camadas adesivas no nosso tubo multicamadas de cinco camadas criam uma ligação química que é mais forte e mais resistente à hidrólise, garantindo que o tubo mantém a sua integridade estrutural e barreira ao oxigénio durante toda a sua vida útil. É por isso que os tubos de cinco camadas são a escolha preferida para aplicações exigentes de aquecimento e canalização.

Pergunta 2: O núcleo de alumínio em um tubo de cinco camadas pode corroer com o tempo?

Resposta: O núcleo de alumínio em nosso tubo multicamadas é totalmente encapsulado pelas camadas PEX interna e externa, que são coladas com camadas adesivas. Isso significa que o alumínio nunca entra em contato com água ou ar, portanto não pode sofrer corrosão. Mesmo no caso de corte do tubo, a borda de alumínio exposta é rapidamente selada pelo deslizamento das camadas de PEX, que é uma propriedade autocurativa do material. Nossa fábrica testou essa capacidade de autocura e confirmou que a barreira de oxigênio é restaurada em 24 horas em temperatura ambiente. Como resultado, o núcleo de alumínio permanece livre de corrosão durante toda a vida útil do tubo.

Pergunta 3: Como a estrutura de cinco camadas afeta a condutividade térmica e a perda de calor do tubo?

Resposta: A estrutura de cinco camadas, com núcleo de alumínio, reduz a condutividade térmica em comparação com tubos de cobre puro. O núcleo de alumínio tem uma condutividade térmica de cerca de 200 W/(m·K), que é significativamente inferior à do cobre (385 W/(m·K)). No entanto, as camadas PEX têm uma condutividade muito menor (0,35 W/(m·K)), portanto a condutividade térmica efetiva geral do tubo multicamadas é muito menor que a do cobre. Isto resulta numa perda de calor até 40% inferior em sistemas de água quente, melhorando a eficiência energética. No piso radiante, o núcleo de alumínio distribui o calor uniformemente, reduzindo os gradientes de temperatura e melhorando a eficiência do sistema. Nossa fábrica fornece dados detalhados de desempenho térmico para ajudar os engenheiros a otimizar o projeto do sistema.

Pergunta 4: Os tubos de cinco camadas são adequados para uso com todos os tipos de acessórios e sistemas de conexão?

Resposta: Sim, o tubo multicamadas de cinco camadas é compatível com uma ampla variedade de sistemas de conexão, incluindo acessórios de pressão, acessórios de compressão e acessórios de encaixe. No entanto, é essencial usar acessórios projetados especificamente para tubos compostos multicamadas, pois acomodam o diâmetro externo do tubo e garantem uma vedação adequada. Nossa fábrica recomenda o uso de conexões de pressão com anéis de vedação para conexões mais confiáveis ​​e à prova de vazamentos. Oferecemos uma ampla gama de acessórios compatíveis e fornecemos diretrizes de instalação detalhadas. Para obter melhores resultados, siga sempre as instruções do fabricante da conexão e utilize as ferramentas corretas para cortar, rebarbar e prensar.

Pergunta 5: Quais certificações a Ningbo Sunplast Pipe Co., Ltd. possui para seu tubo multicamadas de cinco camadas?

Resposta: Nossos produtos de tubos multicamadas de cinco camadas são certificados sob vários padrões internacionais: ISO 9001 (Gestão de Qualidade), ISO 14001 (Gestão Ambiental), DIN 16836, ASTM F1282, GB/T 19473 e WRAS (Esquema Consultivo de Regulamentação de Água) para o mercado do Reino Unido. Também possuímos a certificação KIWA para aplicações de gás e a aprovação DVGW (Associação Alemã de Gás e Água) para água potável. Além disso, nossa fábrica é auditada regularmente pela SGS e TÜV Rheinland para garantir a conformidade com os padrões mais recentes. Fornecemos um conjunto completo de relatórios de testes e certificados de terceiros em cada remessa, garantindo total rastreabilidade e conformidade com as regulamentações locais.

Conclusão: a estrutura de cinco camadas oferece desempenho incomparável

A estrutura de cinco camadas de um tubo composto multicamadas é uma prova da moderna engenharia de materiais. Cada camada – o PEX interno, o adesivo, o núcleo de alumínio, o adesivo e o PEX externo – desempenha um papel específico e essencial no fornecimento do desempenho superior do tubo. Desde a resistência química e flexibilidade das camadas PEX, passando pela barreira de oxigênio e estabilidade dimensional do núcleo de alumínio, até a resistência de ligação das camadas adesivas, cada componente é otimizado para confiabilidade e longevidade. Na Ningbo Sunplast Pipe Co., Ltd., nossa fábrica aperfeiçoou a fabricação de tubos multicamadas de cinco camadas, garantindo que cada tubo atenda aos mais altos padrões de qualidade e desempenho. Nossa extensa linha de produtos, rigoroso controle de qualidade e compromisso com a inovação nos tornam um parceiro confiável para projetos de encanamento de todos os tamanhos.

Você está procurando um tubo multicamadas confiável e de alto desempenho para o seu próximo projeto?Entre em contato com Ningbo Sunplast Pipe Co., Ltd.para uma consulta abrangente do produto. Forneça as especificações do seu projeto e nossa equipe de engenharia recomendará o tamanho ideal do tubo multicamadas, a classificação de pressão e o método de conexão. Oferecemos amostras grátis, preços competitivos e entrega rápida em qualquer local.Solicite agora sua amostra gratuita de tubo multicamada e pacote de dados técnicos da Ningbo Sunplast Pipe Co., Ltd. e experimente o desempenho superior de nosso tubo multicamada de cinco camadas.
